鎖相環的基本組成與工作原理
發布日期:2019-07-24
點擊次數:2556
1.基本組成部分
許多電子設備要正常工作，通常需要外部的輸入信號與內部的振蕩信號同步，利用鎖相環路就可以實現這個目的。
鎖相環路是一種反饋控制電路，簡稱鎖相環（PLL,Phase-Locked Loop）。鎖相環的特點是：利用外部輸入的參考信號控制環路內部振蕩信號的頻率和 相位。因鎖相環可以實現輸出信號頻率對輸入信號頻率的自動跟蹤，所以鎖相環通常用于閉環跟蹤電路。鎖相環在工作的過程中，當輸出信號的頻率與輸入信號的頻率相等時，輸出電壓與輸入電壓保持固定的相位差值，即輸出電壓與輸入電壓的相位被鎖住，這就是鎖相環名稱的由來。鎖相環通常由鑒相器（PD,Phase Detector）、環路濾波器（LF,Loop Filter）和壓控振蕩器（VCO,Voltage Controlled Oscillator）三部分組成，鎖相環組成的原理 框圖如圖8-4-1所示。
鎖相環中的鑒相器又稱為相位比較器，它的作用是檢測輸入信號和輸出信號的相位差，并將檢測出的相位差信號轉換成uD（t）電壓信號輸出，該信號經低通濾波器濾波后形成壓控振蕩器的控制電壓uC（t），對振蕩器輸出信號的頻率實施控制。
2．鎖相環的工作原理
鎖相環中的鑒相器通常由模擬乘法器組成，利用模擬乘法器組成的鑒相器電路如圖8-4-2所示
3.鎖相環在頻率合成電路中的應用
在現代電子技術中，為了得到高精度的振蕩頻率，通常采用石英晶體振蕩器。但石英晶體振蕩器的頻率不容易改變，利用鎖相環、倍頻、分頻等頻率合成技術，可以獲得多頻率、高穩定的振蕩信號輸出。

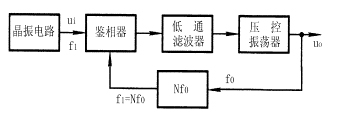

輸出信號頻率比晶振信號頻率大的稱為鎖相倍頻器電路；輸出信號頻率比晶振信號頻率小的稱為鎖相分頻器電路。鎖相倍頻和鎖相分頻電路的組成框圖如圖8-4-7
